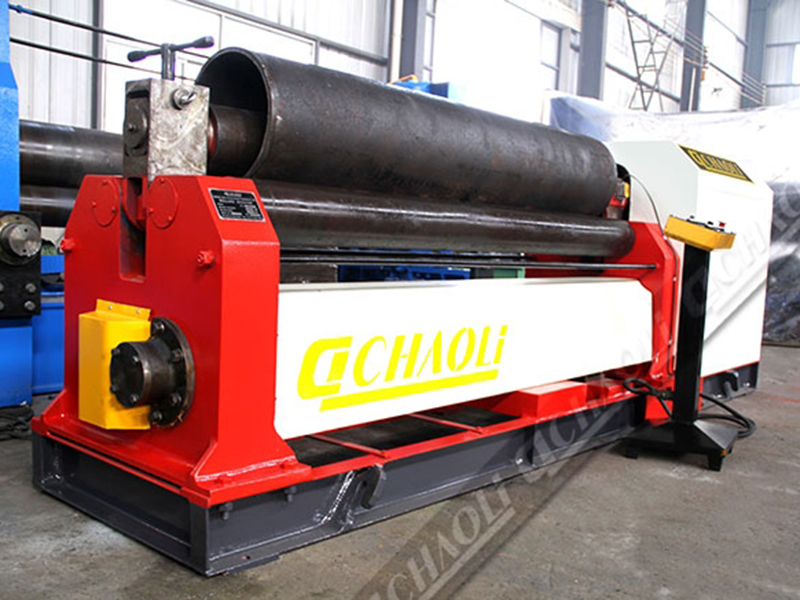

Mesin rolling 3-roll simetris mekanis memiliki 3 gulungan yang diatur secara simetris dan gulungan atas terletak di tengah dua gulungan bawah. Cacing dan drive gear dan batang sekrup dan drive auxiliary sekrup digunakan untuk menggerakkan gulungan untuk bergerak secara vertikal. Roda gigi pada peredam kecepatan utama digunakan untuk menyatukan roda gigi dari kedua gulungan bawah untuk rotasi sehingga memberikan torsi untuk pelat bergulir. Pelat logam terletak di antara tiga gulungan kerja (dua gulungan bawah dan satu gulungan atas) dan kemudian terus -menerus ditekuk di bawah tekanan gulungan atas dan rotasi gulungan bawah untuk menghasilkan deformasi plastik permanen pada pelat sehingga dapat menggulung pelat ke bentuk yang diperlukan seperti silinder , silinder lancip atau busur. Kerugian dari mesin rolling 3-roll simetris mekanis adalah ujung pelat tidak dapat ditekuk secara awal.
Mesin ini adalah peralatan bergulir pelat mekanis simetris tiga-roller, terutama digunakan dalam proses dingin pelat logam lentur dan bergulir, menekuk dan menggulung ke berbagai diameter silinder silinder yang berbeda, banyak digunakan dalam boiler, industri kimia, pertambangan, konstruksi , pembuatan kapal dan industri mesin lainnya.
Mesin ini adalah mesin pelat pelat simetris mekanis, melalui tekanan ke bawah dari rol atas dan rol atas dan bawah untuk digulung untuk melengkapi benda kerja berbentuk barel.
Mesin ini terdiri dari dua bagian utama: bagian kerja dan bagian transmisi pada sasis keseluruhan untuk dilas. Bagian kerja terdiri dari kursi bantalan rol kiri dan kanan, satu roller atas, dua rol bawah, roda cacing sekrup pengangkat dan beberapa bagian tambahan. Roller bawah adalah roller drive utama, roller atas adalah rol pasif, dan rol atas dapat disesuaikan ke atas dan ke bawah sepanjang arah ketinggian. Bagian transmisi terdiri dari motor utama, peredam utama dan bagian tambahan lainnya.
Drive roller bawah direalisasikan oleh motor utama melalui peredam utama, dan poros output dari peredam utama digerakkan ke dua roller bawah melalui satu set gigi, dan perubahan arah rotasi poros roller adalah diperoleh dengan pergantian motor utama.
Gerakan pengangkatan roller atas direalisasikan oleh motor tambahan yang menggerakkan mekanisme roda cacing dan cacing di bawah blok bantalan di kedua ujung roller melalui peredam tambahan, yang membuat filamen tetap di atas roda cacing berputar, sehingga dapat membuat pengangkatan Filamen bergerak ke atas dan ke bawah.
Perangkat pelat bongkar digunakan untuk merancang untuk mengeluarkan benda kerja ketika bagian silinder selesai bergulir. Sebelum membongkar, roller atas naik ke tempatnya terlebih dahulu, dan perangkat penyeimbang digunakan untuk menekan roller atas di ujung roller atas, kemudian pin pada kursi bantalan yang dapat ditarik ditarik dan kursi bantalan yang dapat dipiringkan dibatalkan, dan yang ditarik benda kerja yang digulung dapat dilepas dari salah satu ujung roller atas.
Gulungan karbon tarik tinggi.
Dua drive rolls.
Pemberhentian darurat.
Konsol Kontrol.
Konstruksi bingkai las baja, stres lega.
Resistansi keausan tinggi gear cacing paduan seng.
Motor torsi tinggi dan roda gigi reduksi.
Batasi sakelar.
• Lampiran bergulir kerucut
• Saluran baja, besi sudut, lampiran gulungan tabung
• Pannel Operasi Bergerak
• Gulungan yang dipoles
• Gulungan krom
